旋轉型系列部品客製與注意事項
Rotary Series

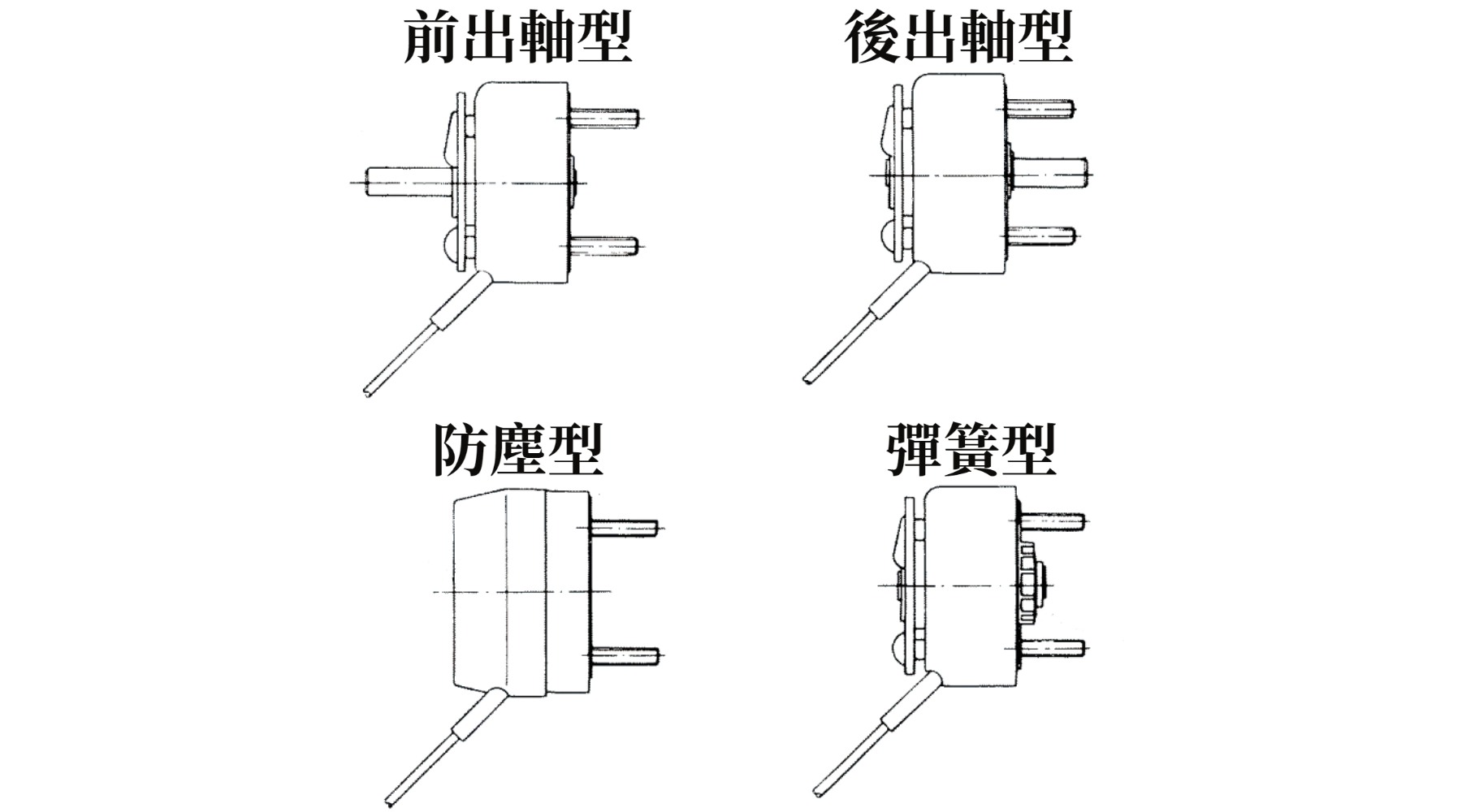

出力的選用方式以及配件
旋轉型電磁鐵有以下幾種出力方式和配件可以組合使用 :
旋轉方向
所有旋轉方向的表示，皆是從可動板正面來觀看
旋轉型電磁鐵是一種線性動作轉換為旋轉運動的結構設計，所以旋轉時會有短距離的軸向運動，因此旋轉運動是否順暢，則必須將軸向的位移距離考量在內，而軸向運動的尺寸標示於表1中。
各部件客製說明
旋轉角度
激磁旋轉角度
旋轉方向
逆時針或順時針方向
(方向是由正視電樞板來定義)
電氣條件
通入的直流電壓等...
扭矩
對於移動的負荷、溫度變化所需的轉矩
公式為：安全係數 x 預期電壓波動 x 1.5
同步動件
請從ON,OFF的時間做為考量，
但是請確認動作週期的最大通電時間
其他需求
此系列仍有許多可客製之部件
可跟專人進行討論、設計
使用注意事項
環境溫度
旋轉式電磁鐵的線圈資料是在標準環境下測得的數據(環境溫度20℃、安裝標準散熱片)，線圈資料是在額定條件下使用，並設計線圈溫升約在85℃。
如果周圍環境溫度過高，而散熱片又比標準規格小，工作環境條件差的狀況下，線圈所容許的溫升值不得超過120℃
預期壽命
標準壽命型 >>200萬次
延長壽命型 >>1000萬次
超長壽命型 >>5000萬次
由於壽命是通過使用負荷和頻率的程度來決定建議先確定您使用的實際負荷與工作環境
一般特性
絕緣等級 >>E種(120℃)，但是引線為A種(105℃)
絕緣耐壓 >>AC1000V,50/60Hz 1分鐘,(常溫常濕)
絕緣電阻 >>DC500V/100MΩ以上 (常溫常濕)
